VF230AC/DC電源電涌保護器_VF230AC/DC電源防雷器OBO-
VF230AC/DC電源防雷器功能和應用領域:

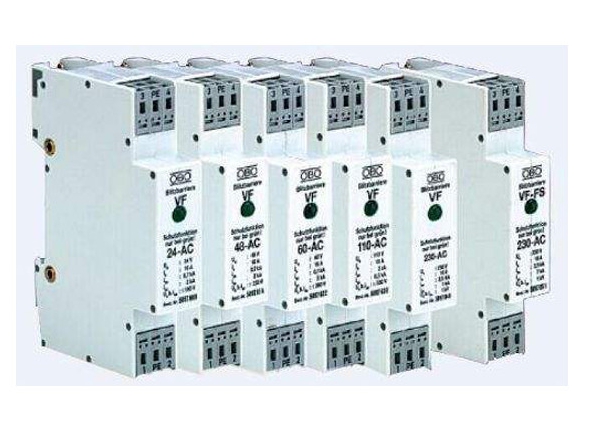

OBO VF AC/DC系列浪涌保護器為用于工程控制系統、信號流回路、輸電干線系統以及計算機系統之過壓保護組件。
VF系列浪涌保護器之保護電路中的壓敏電阻，可在FKA的最大限制放電電流下，確保很低的保護水平。該電路包括氣體放電管和氧化鋅壓敏電阻器，由熱熔絲監控，當防雷器內置器件發生老化超載時，內置斷路器會立即切斷電路，綠色狀態指示燈熄滅。如帶有遠程信號報警裝置（FS）類型的保護裝置會啟動浮動轉換接點。
| VF AC/DC系列 精確浪涌保護器 | VF230-AC/DC | VF48-AC/DC | VF24-AC/DC |
| 工作電壓 UN | 230V（50-60HZ） | 48V（50-60HZ） | 24V（50-60HZ） |
| 最大可持續工作電壓 UC | 255VN | 255VN | 255VN |
| LPZ區 | 2→3 | 2→3 | 2→3 |
| 符合DIN VDE0675/6（11.89）A1,A2/IEC 61643-1 | D級 /class III | D級 /class III | D級 /class III |
| 額定負載電流 IL | 20A | 20A | 20A |
| 額定放電電流 In | 2.5KA | 2.5KA | 2.5KA |
| 最大放電電流 Imax | 7KA | 7KA | 7KA |
| 電壓保護水平 | |||
| UP L-N | ≤1.0KV | ≤1.0KV | ≤1.0KV |
| UP L/N-PE | ≤1.5KV | ≤1.5KV | ≤1.5KV |
| 連接線橫截面 | 0.14-2.5mm2 | 0.14-2.5mm2 | 0.14-2.5mm2 |
| 連接線剝離長度 | 6-7mm | 6-7mm | 6-7mm |
| 響應時間 tA | ＜25 ns | ＜25 ns | ＜25 ns |
| 顏色 | 灰色，RAL 7035 | 灰色，RAL 7035 | 灰色，RAL 7035 |
| 材料 | 聚酰亞胺6|Duroplast | 聚酰亞胺6|Duroplast | 聚酰亞胺6|Duroplast |
| 安裝 | 按照DIN EN 50 022標準可直接安裝于35mm導軌上 | 按照DIN EN 50 022標準可直接安裝于35mm導軌上 | 按照DIN EN 50 022標準可直接安裝于35mm導軌上 |
| 規格尺寸 | 90mm × 22mm × 60mm | 90mm × 22mm × 60mm | 90mm × 22mm × 60mm |
| 訂貨信息 | |||
| 產 品 型 號 | 產 品 說 明 | ||
| OBO VF230-AC/DC | 230V精細保護防雷器 | ||
| OBO VF48-AC/DC | 48V精細保護防雷器 | ||
| OBO VF24-AC/DC | 24V精細保護防雷器 | ||
| 性能 VF AC/DC系列精細浪涌保護器 | 使用優點 | ||
| 安裝在35 mm導軌上 | 直接安裝在配電箱或開關盒內 | ||
| 可用遙信報警 | 可持續檢測浪涌保護器的工作狀態 | ||
| 無螺釘接線端 | 容易安裝 | ||
| Y型電路 | 對于在相線、中線、地線的瞬態浪涌防護更安全 | ||
VF230AC/DC電源防雷器安裝方法：
OBO VF AC/DC系列防雷器可通過卡夾直接安裝在35mm的標準導軌上。通過提供的插入式接插件可連接遠程信號指示裝置。
