【電源防雷器】單相并聯式電源防雷器原理接線圖
人氣：4567發表時間：2019-05-30

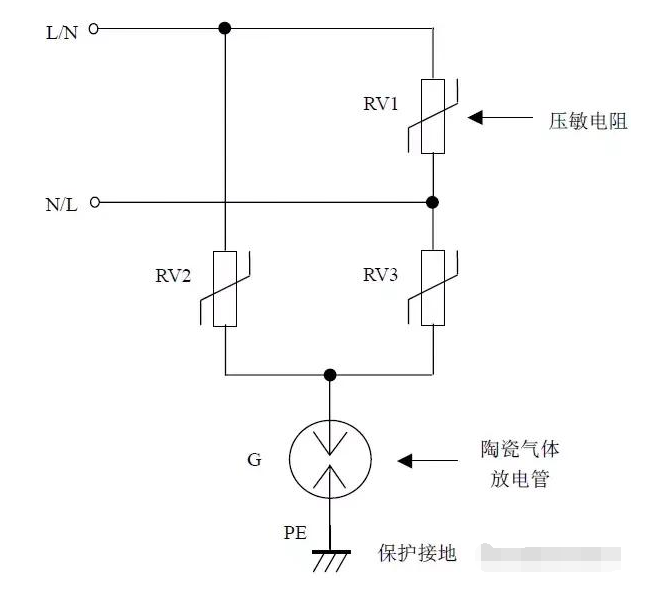

1.單相并聯式電源防雷器接線圖（最簡單的電路）
①優點：電路簡單，采用復合對稱電路，共模、差模全保護， L、N可以隨便接。
缺點：壓敏電阻RV1短路失效后易引起火災。最好在每個壓敏電阻上串聯一個工頻保險絲以防壓敏電阻短路起火。如果L、N線不可能接反，則可省去壓敏電阻RV2、RV3，將放電管G的上端直接接到N線上，構成“1+1”電路。
②壓敏電阻的壓敏電壓值參照下表選取（選壓敏電壓高一點的更安全、耐用，故障率低，但殘壓略高）；根據通流容量要求選擇外形尺寸和封裝形式，或采用幾個壓敏電阻并聯（應挑選壓敏電壓相近的并聯，以延長使用壽命和確保安全）。
③陶瓷氣體放電管的通流容量根據要求的通流容量選擇，直流擊穿電壓為470V～600V。當要求的通流容量≤3KA時，可以用玻璃放電管代替。
④壓敏電阻和氣體放電管都必須按沖擊10次以上的降額值計算通流容量（壓敏電阻為一次沖擊通流容量的三分之一左右，氣體放電管為最大通流容量的一半左右）。

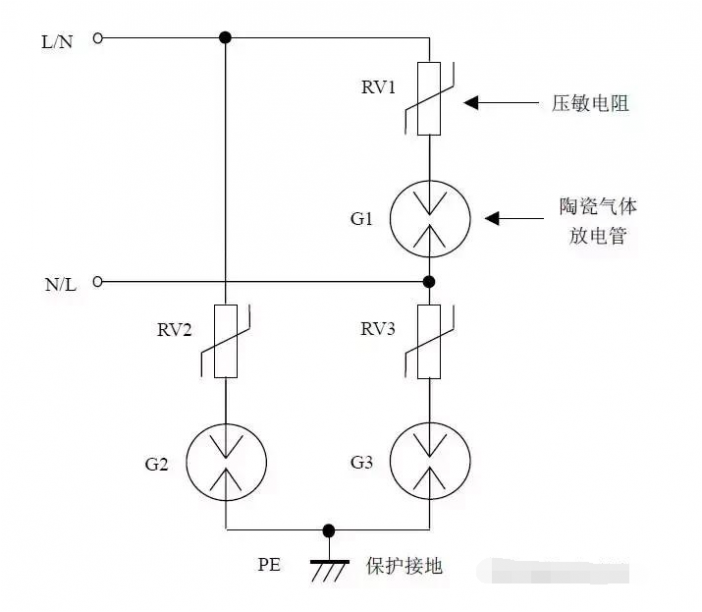

2.單相并聯式電源防雷器接線圖（較安全電路）
①優點：采用復合對稱電路，共模、差模全保護， L、N可以隨便接，正常工作時無漏電流，可延長器件使用壽命，由于陶瓷氣體放電管失效模式大多為開路，不易引起火災。缺點：萬一壓敏電阻和陶瓷氣體放電管都短路失效時還有可能起火。

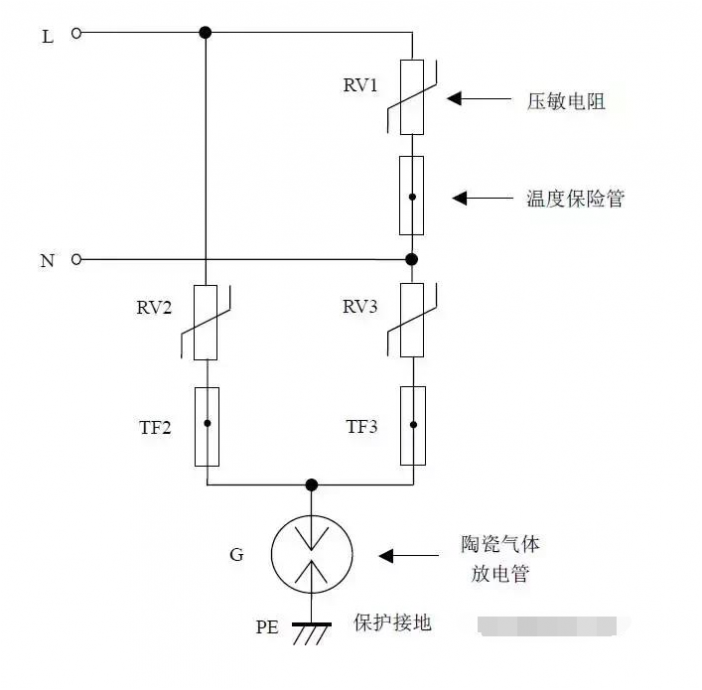

3.單相并聯式電源防雷器接線圖（通用安全保護電路）
①優點：采用復合對稱電路，共模、差模全保護，L、N可以隨便接，安全，壓敏電阻短路失效后能與電路脫離，一般不會引起火災。
②溫度保險管一般采用130℃～135℃、10A/250V的，應與壓敏電阻有良好的熱耦合。最好再串聯一個工頻保險絲以防工頻過電壓瞬間擊穿壓敏電阻起火。
