【浪涌保護器】該如何接線_【浪涌保護器】安裝示意圖
人氣：7585發表時間：2018-10-31
1、電源連接導線用不小于16mm2的多股銅線，接地線用不小于25mm2的多股銅線。連接線應盡量的短、直、粗，接地電阻：R≤4Ω。
2、模塊結構防雷器前端應串聯合適的熔斷器或空開。
3、安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。

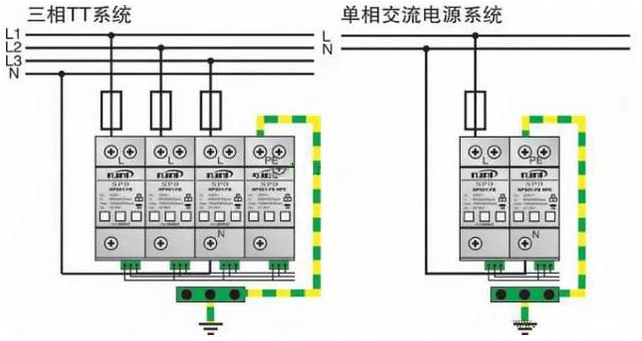

浪涌保護器安裝圖
4、安裝完畢后將模塊插入到位，檢查工作是否正常。5、當模塊故障顯示窗口指示紅色時，遙信端子輸出告警信號，表示防雷器發生故障，應及時更換。
6、防雷器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。
