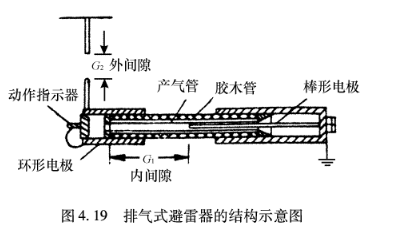

該避雷器又稱為管型避雷器，它由與電弧接觸時能產生氣體的管子、內部間隙和外部間隙三部分組成，如圖4.19所示。產氣管可采用纖維、有機玻璃、塑料或橡膠等在電弧高溫下容易氣化的材料來制作。內部間隙裝在產氣管里面，一個電極為棒形，另一個電極為環形，即圖中所示的C1在該避雷器與帶電的導線之間還有一個外部間歐C2 它使避信器在正常運行情況下，不承受電壓，以防止產氣管表面長時間通過泄漏電流而燒壞避雷器。

    排氣式避雷器的工作原理是:當電力線路上遭受雷擊時，在雷電過電壓作用下，避雷器的外部間隙和內部間隙相繼被擊穿，雷電流通過接地裝置泄放到大地。但隨之而來的電力系統工頻短路電流數值相當大，在管內的間家之間發生強烈電弧，使管子內壁材料燃燒，分解出大量的氣體。由于產氣管容積小，形成數兆甚至數十兆帕壓力，這股氣體從環形電極孔中急速噴出，強烈地縱向吹動電弧，使工頻續流在第一次過零時就熄滅了。此時，外部間隙的空氣恢復其絕緣性能，使排氣式避雷器與線路斷開，于是避雷器又恢復正常。

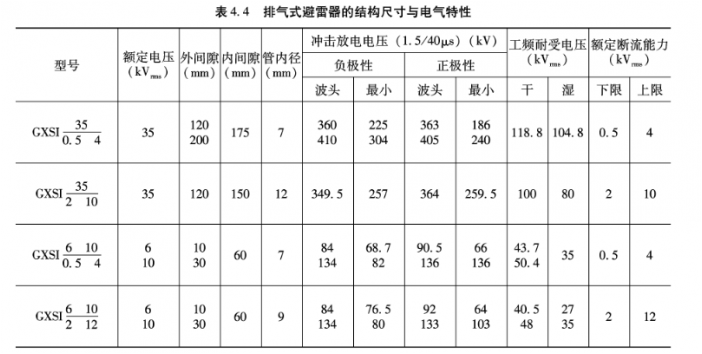

    排氣式避雷器的滅弧能力與工頻續流的大小有關。續流太小時產氣太少，避雷器不能滅弧，但續流太大時產氣過多，會使管子爆炸，因此該避雷器能滅弧的續流有一定的上、下限。為了保證避雷器可靠地工作，在選擇避雷器時，續流的上限應不小于安裝處短路電流的最大有效值(考慮非周期分量)，續流的下限應不大于安裝處短路電流的可能最小值(不考慮非周期分量)。有關排氣式避雷器的結構尺寸與電氣特性如表4.4所示。

   排氣式避雷器的主要缺點是:①伏秒特性太陡、分散性大、難以和被保護電氣設備合理配合;②與保護間隙一樣，會產生強大的沖擊截波，容易造成有繞組的設備，如三相變壓器的縱向絕緣損壞;③運行時維護麻煩。由于排氣式避雷器的放電特性受大氣條件的影響較大，所以僅用于變電站的進線保護、經常處于開路狀態下的斷路器。以及線路的絕緣弱點，如木桿木橫擔線路中的個別鐵橫擔、鋼筋混泥土桿或鐵塔和交叉檔、大跨越擋桿路。長期運行經驗證明，其保護作用還是很好的，但排氣式避雷器仍是不太可靠的防雷裝置。如果到處都安裝它，有時反而會增加事故。

     為了改進排氣式避雷器的特性，提高滅弧能力、增加使用壽命，現還研制出一種無續流的排氣式避雷器，其結構如圖4.20所示。該避雷器的滅弧腔為芯棒與復合管之間的一條很窄的狹縫。在雷電流所形成的電弧作用下，該俠縫可產生很大的氣壓從而形成強烈的縱吹作用。再加上狹縫的去游離作用，使工頻續流剛剛上升時便被強行切斷了，因此該避雷器不會產生續流。

      這種避雷器適用于電網容量小線路長、短路電流不大，而雷電話動又很強的廣大農村和山區。其GSW2-10型無續流排氣式避雷器適合在10KV配電線路中作變壓器、套管、電纜頭等設備的防雷保護。但是。由于在避雷器與被保護設備之間的連線上有分布電感L。連線對地改及被保護設備的入口有電容C.在避雷器擊穿時會產生截波，LC發生振蕩。對被保護設備不利，因此較重要的或絕緣較低的設備。如旋轉電機，變電站內的設備等都不能采用它來進行保護。
