T1級50KA電源防雷器 浪涌保護器-

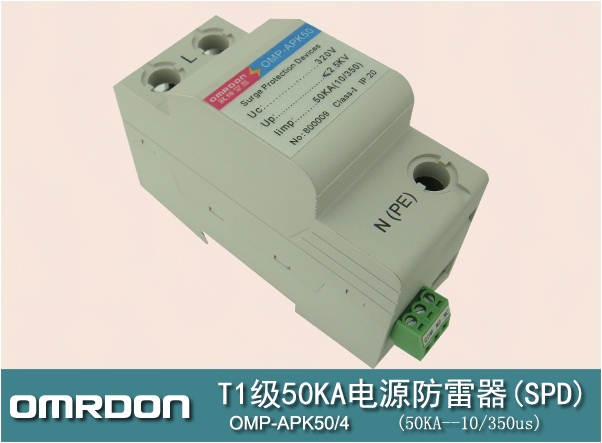

歐姆雷盾（OMRDON）50KAI級間隙電涌保護器（Surge Protection Device,簡稱SPD）(又稱防雷器、避雷器、浪涌保護器、過壓保護器)，具有高雷電通流能力，適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電系統因雷擊而產生的電磁脈沖（EMP）保護，用于雷擊區域的LPZ OA或LPZB區與LPZ1區交界處.
| 名稱 | T1級電涌保護器 |
| 型號 | OMP-APK50/2（4） |
| SPD端口 | 一端口 |
| 試驗級別（依據IEC61643-1） | Class I |
| SPD類別 | 寬波型 |
| 保護模式 | L-PE，N-PE |
| 額定工作電壓(Un) | 220V/380V |
| 最大持續工作電壓(Uc) | 385V 50Hz/60Hz |
| 電壓保護水平(Up) (1.2/50μs) | ≤2.5kV |
| 脈沖耐流(In) | 50kA(8/20μs) |
| 雷擊沖擊電流 (Iimp) | 50KA(10/350μs) |
| 響應時間 (Ta) | ≤25ns |
| 續流遮斷能力 | 500Arms |
| (AC50~60Hz 255Vrms) If | |
| 絕緣阻抗 | 100MΩ |
| 遙信定義 | NC 常閉，COM 公共點，NO 常開 |
| 遙信終端接線的橫截面積 | 最大1.5mm2單股/多股軟銅芯線 |
| 接入導線截面(L/N) | ≥10mm2 |
| 接入接地線截面(PE) | ≥16mm2 |
| (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條) | |
| 后備保護斷路器選型 | D型63A-125A/35KA |
| 工作環境 | -40℃~+85℃ |
| 相對濕度 | ≤95% |
| 安裝 | 35mm標準電氣導軌 |
| 外殼材料 | 增強阻燃PBT |
| IP 保護等級 | IP20 |
| 測試依據 | GB18802.1、IEC61643-1 |
| 貨號 | 800102 |
1.本SPD應并聯安裝，一般情況下，只需連接兩個接線柱中的任意一個即可，也可以采用雙接線方式連接(凱文接線方式)。連接線要求牢固可靠，且要求短、粗、直。
2.安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關。
3.建議在SPD前端串聯熔斷器或自動斷路器。確保避免防雷器劣化后短路引起火災。
4.切記不可帶電作業,安裝前必須切斷電源，嚴禁帶電操作。
5.接地一定要良好且符合國家相關防雷規范要求.
6.設備需要定期檢查，產品劣化后必須立即更換。

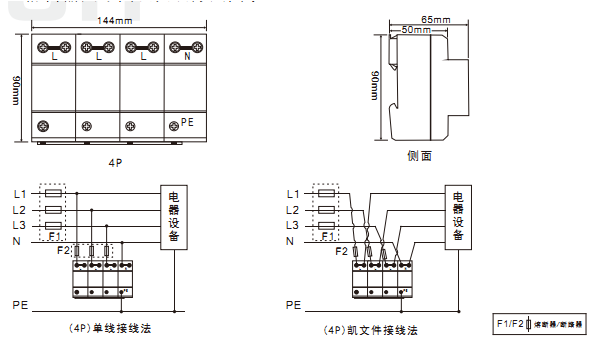

防雷器尺寸圖：
