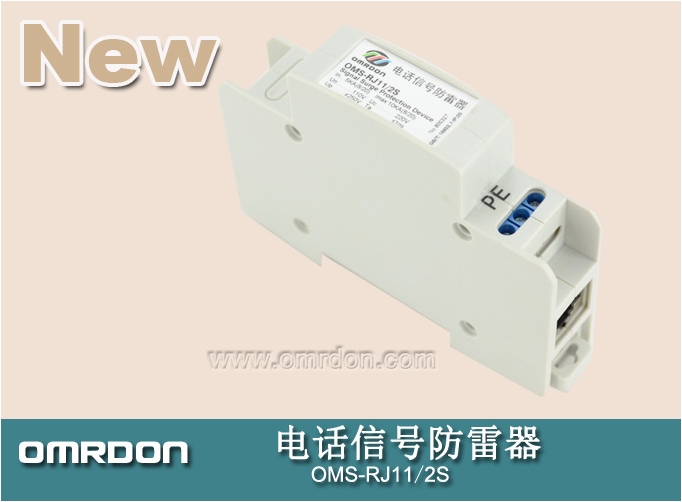

音頻電話防雷器 （電話避雷器）OMS-RJ11/2S-
音頻電話防雷器產品介紹：
歐姆雷盾（OMRDON）OMS-RJ11/2S(4S)音頻電話防雷器（電話避雷器）是依據IEC和國際標準設計，主要用于電信數據通訊信號線路及其設備（如：電話機、程控交換機、傳真機、ADSL、MODEN）的防雷、過壓保護，安裝便捷，無需特別維護。
音頻電話防雷器功能特點：
1、通流容量大,殘壓低,響應時間快；
2、具有過壓、過流、箝位多重保護；
3、低損耗，信號傳輸性能優越；
4、提供線對線，線對地的全保護模式。
5、反應時間快，小于10ns；
6、安裝快速方便。
音頻電話防雷器技術參數：
名稱 | 電話防雷器 | ||
型號 | OMS-RJ11/2S | OMS-RJ11/4S | |
貨號 | 800327 | 800328 | |
SPD類別 | 復合型 | ||
標稱工作電壓Un | 110V | ||
最大持續運行電壓Uc | 220V | ||
標稱放電電流（8/20μS） In | 5kA | ||
最大放電電流（8/20μS） Imax | 10kA | ||
電壓保護水平（In） （8/20μS）Up | 芯線-芯線 | ≤30V | |
芯線-接地線 | ≤250V | ||
響應時間Ta | ≤10ns | ||
插入損耗Ae | ≤0.2db | ||
傳輸速率Vs | 10Mbps | ||
溫度范圍 | -40℃…+85℃ | ||
保護線路 | 2線（Pin1,2/3,4） | 4線（Pin1,2,3,4） | |
接口類型 | RJ11 | ||
外殼材料 | 鋁合金 | ||
外形尺寸 | 68x25x25mm | ||
接地線徑 | 2.5mm2以上 | ||
安裝方式 | 串聯 插接 | ||
音頻電話防雷器安裝指導：
1、本系列信號防雷器可以直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2、OMS-RJ11接口電話防雷器的輸入端（IN）與信號線相連,輸出端（OUT）與被保護設備相連,不可以接反.
3、防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能；為達到良好的防雷效果，防雷器接地宜用盡可能最短的線連接。
4、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下防雷器后信號傳輸恢復正常，說明防雷器已經損壞，需維修或更換。
